一、视频监控系统常用防雷解决方案

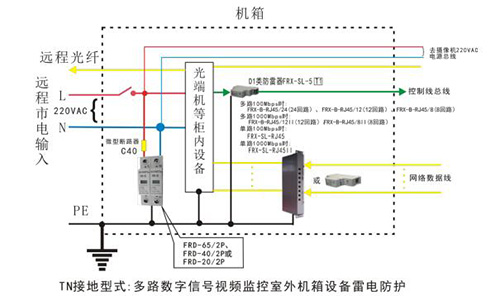

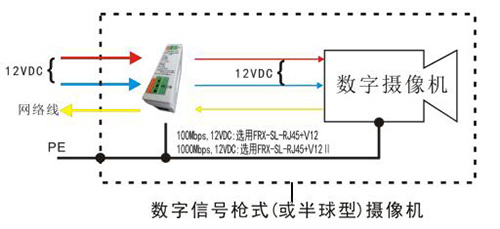

1、数字信号系统

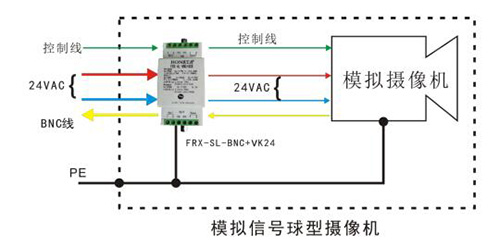

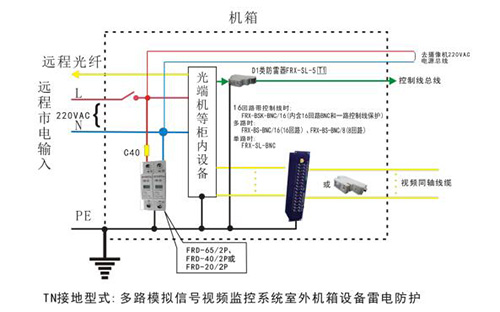

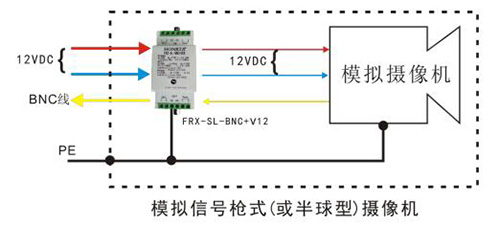

2、模拟信号系统
二、道路抓拍系统常用防雷解决方案

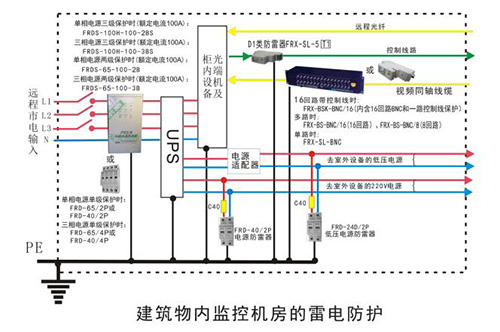

三、建筑物内监控机房常用防雷解决方案

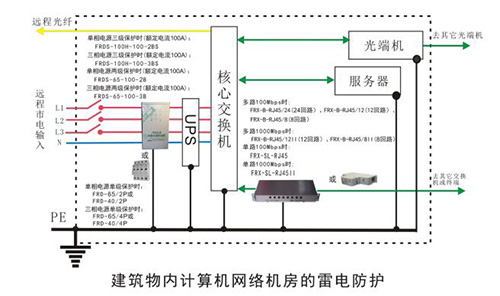

四、建筑物计算机机房常用防雷解决方案

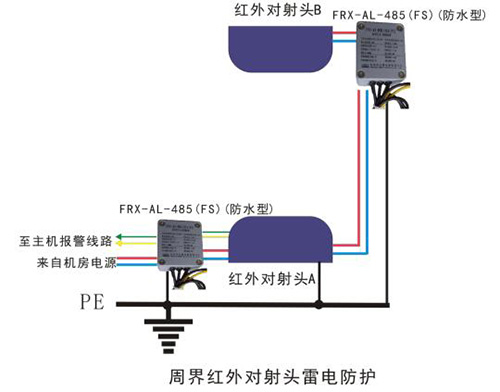

五、周界报警系统常用防雷解决方案

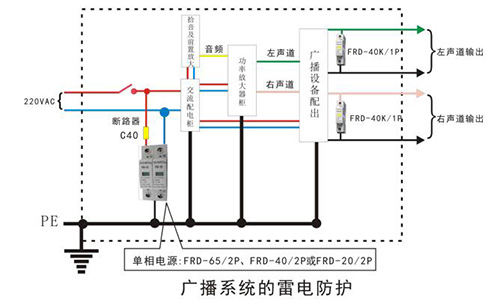

六、广播系统常用防雷解决方案
七、地电位反击
由于接地系统具有一定的阻抗,当雷电流泄放流入大地时,会在它引下线、接地体以及与它们相连接的金属导体上产生非常高的瞬时电压,该瞬时高电压传导给与之相连接的线路、设备等从而毁坏这些设备,该瞬时高电压引起的电击就是地电位反击。这种反击不仅足以损坏电器和设备,也可能造成人身伤害或火灾爆炸事故。

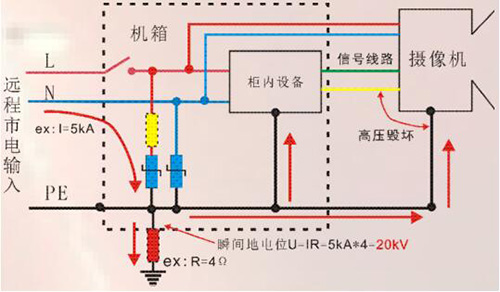

如图所示,室外视频监控设备电源从远处供电,安装了电源防雷器。因机柜与摄像机之间距离较近(如小于20米),感应雷在机柜与摄像机之间线路上感应的雷电流和电压较小,但此时摄像机在发生雷击时仍然很容易损坏,此时摄像机的损坏主要是由于地电位反击(或前端电源防雷器残压高)引起的,为此在机柜与摄像机之间的摄像机端或机柜端仍然需要安装信号防雷器(若此间有低压线路,则另需要安装低压防雷器)。
八、室外电子设备低压供电系统常用接地型式
国家标准GB50359-2007《视频安防监控系统工程设计规范》要求:“电源供电方式应采用TN-S制式”,但从目前来看,供配电并非完全满足这个要求。一般情况下,室外电子设备大多使用单相电源供电,除了遇到TN-S接地型式外,还会遇到TT接地型式。判别方式如下:

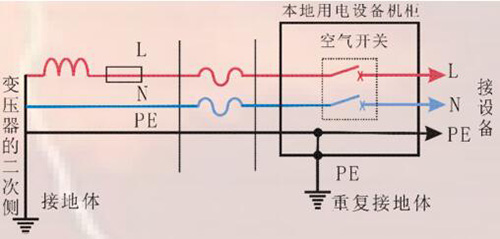

1)单相TN-S接地型式:从变压器低压侧直接同时引出火线(L)、零线(N)、地线(PE)三条线。其特点是:地线(PE)是从变压器低压侧引出并接入机柜的(而不是从前一个配电柜处引出的)。如下图所示:

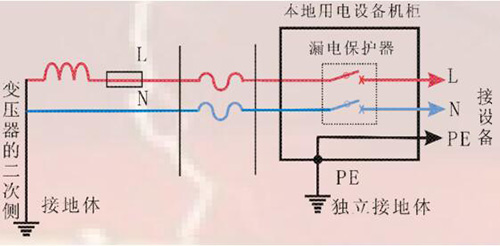

2)单相TT接地型式:从变压器低压端只引出火线(L)、零线(N)两条线,而没有地线(Pe)。其特点是:需要从本地机柜处自己建立独立的接地装置,并从本地接地装置中引出接地线。如下图所示:
